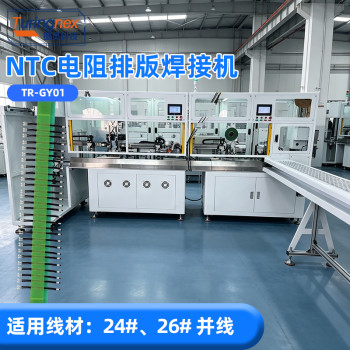

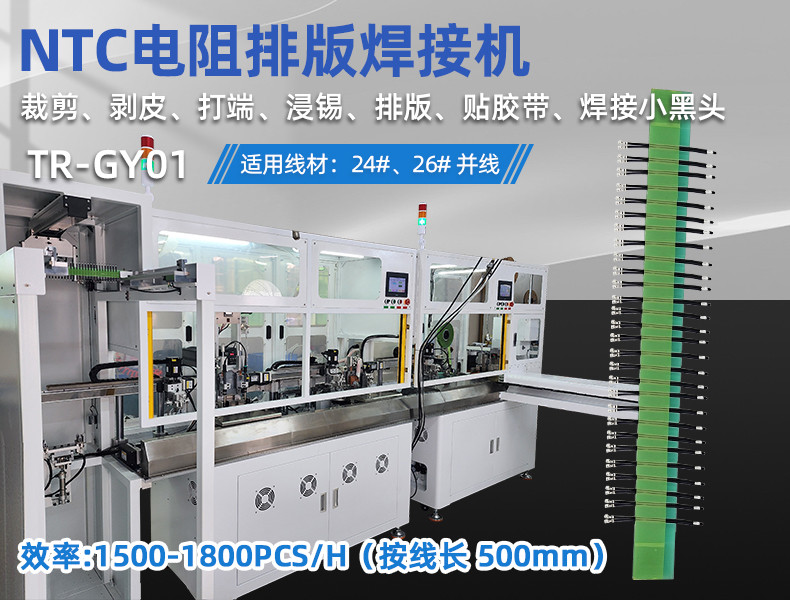

TR-GY01 NTC 电阻排版焊接机

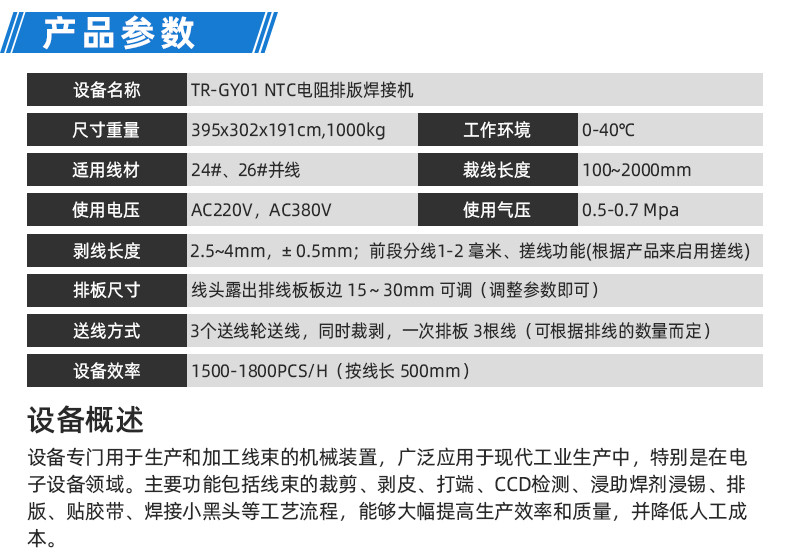

设备名称：TR-GY01 NTC 电阻排版焊接机

尺寸重量：395x302x191cm, 1000kg

工作环境：0-40℃

适用线材：24#、26# 并线

裁线长度：100~2000mm

使用电压：AC220V, AC380V

使用气压：0.5-0.7 Mpa

剥线长度：2.5~4mm, ±0.5mm；前段分线 1-2 毫米、搓线功能 (根据产品来启用搓线)

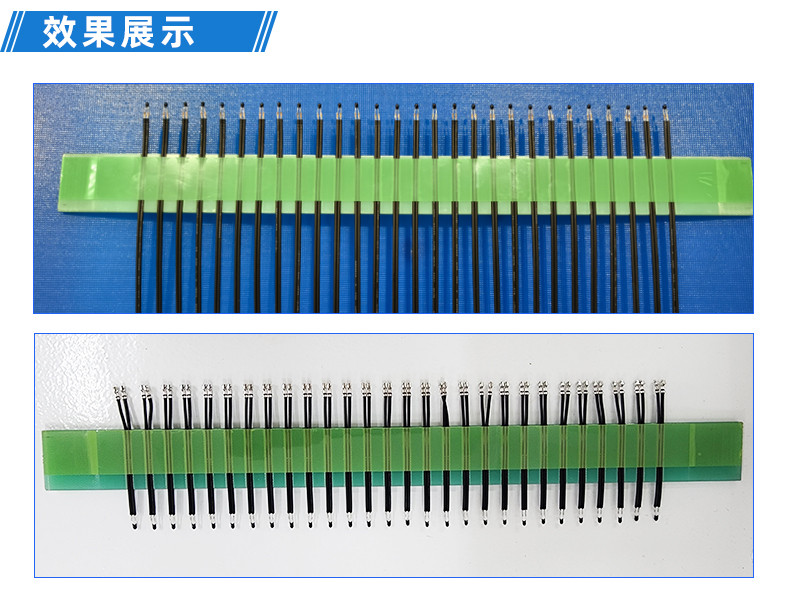

排板尺寸：线头露出排线板板边 15~30mm 可调（调整参数即可）

送线方式：3 个送线轮送线，同时裁剥，一次排板 3 根线（可根据排线的数量而定）

设备效率：1500-1800PCS/H（按线长 500mm）

设备专门用于生产和加工线束的机械装置，广泛应用于现代工业生产中，特别是在电子设备领域。主要功能包括线束的裁剪、剥皮、打端、CCD 检测、浸助焊剂浸锡、排版、贴胶带、焊接小黑头等工艺流程，能够大幅提高生产效率和质量，并降低人工成本。

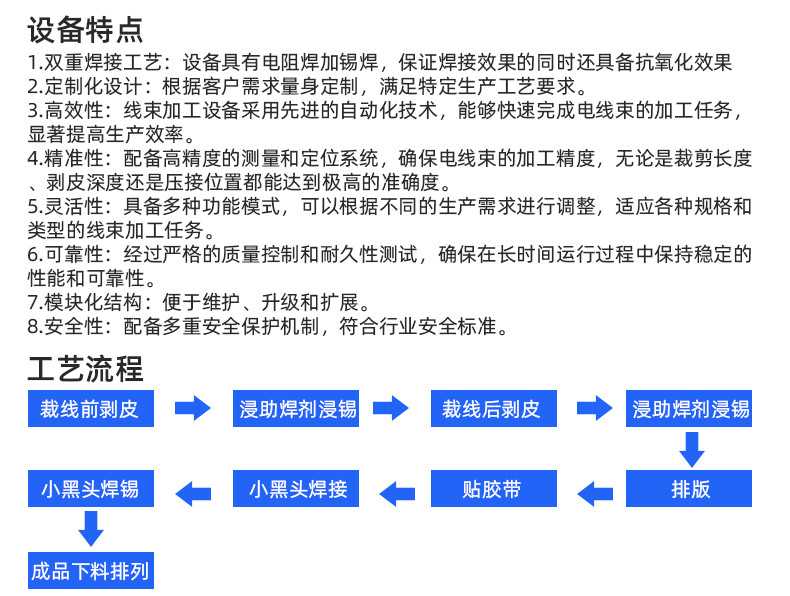

第二张图（设备特点 + 工艺流程）文字提取

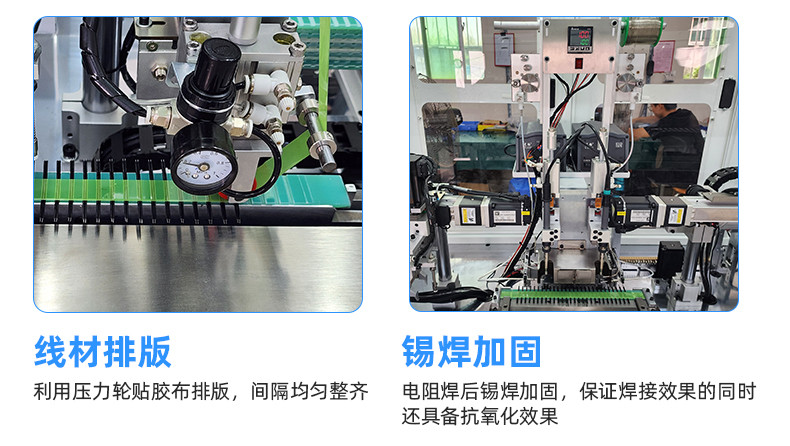

双重焊接工艺：设备具有电阻焊加锡焊，保证焊接效果的同时还具备抗氧化效果

定制化设计：根据客户需求量身定制，满足特定生产工艺要求。

高效性：线束加工设备采用先进的自动化技术，能够快速完成电线束的加工任务，显著提高生产效率。

精准性：配备高精度的测量和定位系统，确保电线束的加工精度，无论是裁剪长度、剥皮深度还是压接位置都能达到极高的准确度。

灵活性：具备多种功能模式，可以根据不同的生产需求进行调整，适应各种规格和类型的线束加工任务。

可靠性：经过严格的质量控制和耐久性测试，确保在长时间运行过程中保持稳定的性能和可靠性。

模块化结构：便于维护、升级和扩展。

安全性：配备多重安全保护机制，符合行业安全标准。

裁线前剥皮 → 浸助焊剂浸锡 → 裁线后剥皮 → 浸助焊剂浸锡 → 排版 → 贴胶带 → 小黑头焊接 → 小黑头焊锡 → 成品下料排列
