TR-500ST激光打印号码管热缩烤管自动一体机
详细信息

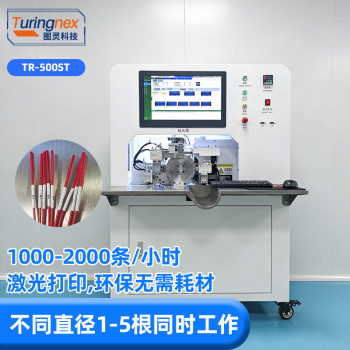

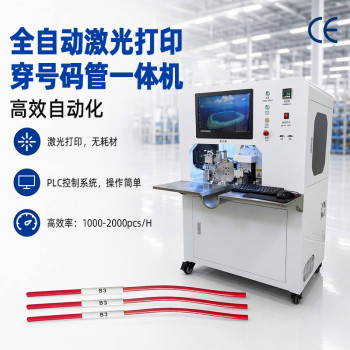

TR-500ST激光打印号码管热缩烤管自动一体机
产品亮点
1.一出五高效同步加工
每小时产能可达 1000-2000 条，大幅替代人工，提升线束加工效率。
2.无耗材激光雕刻
采用紫外激光打印，无需油墨、色带；刻印字迹防水防油，长期使用节省耗材成本。
3.柔性定制化生产
适配 φ1.5–φ10 标准套管；每根号码管可独立打印不同文字、字号，支持间隔打印，适配各类定制线束订单。
4.PLC 智能控制系统
工控一体机搭配上位软件，7 英寸触控屏可视化操作；可实时核对打印内容与数量，一键修改参数，降低生产出错率。
5.一体化稳定全流程加工
精准自动送管不卡料；集打印、穿管、热缩烘烤功能于一体，多重设备防护，延长整机使用寿命。
为什么选择我们？
1.行业积淀：18 年专注研发（始于 2008 年）全球累计出货 50000 余台，设备运行稳定。深耕线束加工行业，深谙线束工艺需求。
2.规模化产能：月产量 2500 台以上（全自动产线 500 + 条、半自动机型千余台）保障订单按期交付，可承接大批量订单，严守交付期限。
3.快速研发定制：依据 CAD/3D 图纸，3-7 天完成定制工装打样
可适配复杂非标线束结构，灵活定制机型。
4.全球合规认证：CE 认证 + ISO9001:2015 质量管理体系，符合 UL/RoHS/CE 等国际安全标准，可顺畅出口全球市场。
5.高投资回报：平均 6 个月回本，可替代 4-6 名人工，显著降低人工成本，提升自动化生产效益。
6.全球服务网络：产品覆盖 112 个国家，提供 10 余种语言 7×24 小时技术支持
终身技术服务、远程视频检修、配件极速配送。
| 设备名字 | TR-500ST 激光打印穿号码管自动一体机 |
| 电源 | 单相 AC200V~242V 50/60Hz 10A |
| 电源功率 | AC 220V 50/60Hz，2500W |
显示器 | 17英寸 |
设备套管烘烤长度 | 8mm-45mm(选配治具) |
操作方式 | 被动式 |
系统控制方式 | 2.5秒 |
烘烤温度 | 0°C-400°C (adjustable by thermostat) |
尺寸重量 | L900xW550xH1290mm，165kg |
设备套管兼容范围 | Φ1.5/φ10 标准，定制最大φ12 |
气压要求 | 0.5/0.65MPa |
运行温度 | 0℃-50℃ |
储存温度 | -20℃-60℃ |
运行湿度 | 10%RH~90%RH（无凝露）
|
抗干扰能力 | 干扰电压：1500Vp-p；脉冲周期：1us；持续时间：1 分钟
|
空气 | 无腐蚀性气体 |
冷却方式 | 强制水冷 |
产品说明
1. 工业自动化 PLC，工控一体机配合上位机软件控制，操作简单，
工作稳定，效率高。
2. 通过上位机软件实现自动打印热缩管标签，并且字符可以自由设定，同时可以实现两芯线不同标签打印，热缩套管自动上料裁
剪，配合治具自由设定烘烤长度，通过定位装置调节烘烤位置。
3. 产能可达 1000-2000 个端子/每小时（视人工上线速度而定）。
4. 设备兼容性大，通过更换治具可以实现多种规格线材料加工。
东莞市图灵自动化科技有限公司成立于2008年，位于广东省东莞市。 公司专业生产：全自动端子压着机、全自动端子压着镀锡机、超静音节能端子机、静音铜带机、电脑剪线剥线机、同轴剥线机、全自动尼龙扎带机、全自动 缠绕捆扎机、热缩管电脑切管机、端子机模具、刀模及新能源自动化线束加工设备等。主要服务于汽车摩托车、电子、家电、电气等线束加工企业电器。
我们拥有丰富的行业经验，是值得信赖的供应商。 我们的控股/合作工厂拥有先进的生产设备和技术精湛的一线员工。 深知公司的发展取决于产品的创新和质量，我们建立了符合国际质量管理体系要求的质量管理体系。 公司根据市场和客户需求不断推出原创创新，始终保持产品的新颖性和创新性，想客户所想、急客户所急。 为客户提供优良的服务，满足客户的需求是我们永恒的追求！
FAQs
1. 什么是“激光打印号码管热缩烤管自动一体机”？它解决了什么问题？
结论： 这是一个将激光打标、自动切割、热缩烘烤三大功能集成在一起的自动化设备。
详解： 传统工艺中，工人需要先打印号码管，手动套管，再用热风枪烤缩，效率低且容易出错。这台机器实现了从白管投入到成品输出的全自动化，主要解决电控柜、线束加工等行业中，标记工序人工成本高、一致性差的问题。
2. 相比传统的喷墨或热转印打印，激光打标有什么优势？
结论： 永久性标记、零耗材、高精度。
详解：
不掉色： 激光直接改变材质表面的物理特性，耐溶剂、耐摩擦，不像油墨会因老化或溶剂擦拭而脱落。
低成本： 不需要色带、墨盒或溶剂，通电即可作业。
精细度： 可以打印极小的字符、二维码或复杂的Logo，边缘清晰度极高。
3. 这款机器支持哪些材质的号码管或热缩管？
结论： 主要支持聚氯乙烯（PVC）和聚烯烃（热缩材质）。
详解： 只要是市面上主流的线缆标识管（如白色、黄色、亮黄色热缩管）都可以处理。如果是特殊材质（如氟橡胶或硅橡胶），建议邮寄样品进行打样测试，因为不同材质对激光频率的吸收率不同，我们会根据材质匹配最合适的激光器（如纤维激光或紫外激光）。
4. 机器能处理的管径范围是多少？
结论： 通常支持 Φ2.0mm 到 Φ30mm 之间的管径。
详解： 针对不同的线束规格，机器内部配有可调节的送管机构和定位模具。如果您的产品主要是极细微线束（低于2mm）或超大管径，我们可以提供非标定制服务来匹配特定的夹具。
5. 它的“自动一体化”具体是怎么工作的？需要人工吗？
结论： 一人可看管多台机器，人工仅需加料和参数设置。
工作流程：
自动送管： 伺服电机精准控制长度。
激光打标： 根据系统输入的编号自动打码。
自动切割： 按设定的长度裁断。
自动烘烤： 通过内置恒温隧道，使热缩管均匀收缩（如果工艺需要）。
成品收集： 自动落入收集盒。
6. 打印出来的编码耐磨性如何？能过工业级的可靠性测试吗？
结论： 完全可以。
详解： 激光打标属于“刻蚀”或“变色”反应，字符与基材融为一体。它能通过严格的**耐溶剂测试（如酒精、汽油、液压油擦拭）**以及高低温循环测试。这对于轨道交通、航空航天和高端电力设备等要求极高的行业来说是刚需。
7. 这台机器后期使用有哪些耗材？维护成本高吗？
结论： 几乎零耗材，维护极其简单。
详解：
耗材： 唯一的消耗品就是电。不像喷墨机需要定期更换喷头、添加墨水。
维护： 激光器寿命通常在 20,000 到 100,000 小时（视类型而定）。日常只需定期清洁透镜上的灰尘、给传动导轨上油即可，维护成本极低。
8. 软件操作复杂吗？是否支持Excel数据批量导入？
结论： 界面友好，支持一键导入。
详解： 机器配备专用的控制系统，支持中文、英文等多语言切换。它支持Excel或CSV文件批量导入，避免了人工手动输入编号导致的错误。对于需要打几百个不同编号的线束加工单，几秒钟就能完成排版。
9. 生产效率怎么样？每小时能处理多少个管子？
结论： 效率取决于管子长度和字符数量，通常可达 2000-4000段/小时。
详解： 激光打标的速度极快（每秒可达7000mm），瓶颈通常在送管和切割。相比传统人工打码再热缩，这台机器的综合效率提升了 5-8 倍。
10. 你们提供海外售后支持和安装培训吗？
结论： 提供远程视频指导、详细手册和在线技术支持。
详解：
出厂预设： 机器在发货前会根据您的样品调试好参数，属于“开箱即用”状态。
远程调试： 遇到疑难杂症，我们的工程师可以通过视频通话或远程操控软件进行协助。
质保： 我们提供核心部件（激光器、PLC等）的长期质保服务。
